6~10kV柱上高压一体化计量箱

产品概述

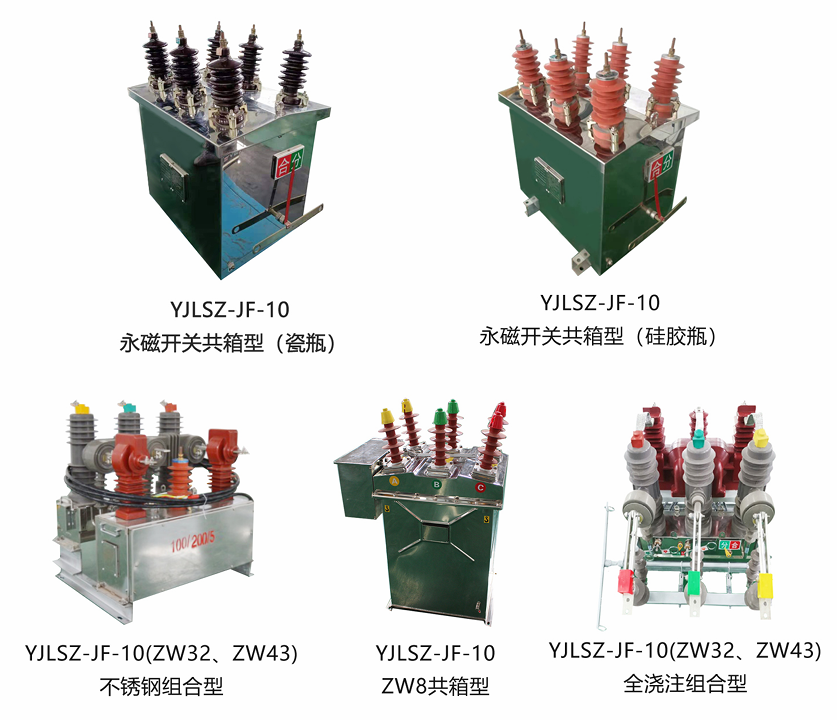

YJLSZ-JF-10型柱上高压一体化计量箱由户外高压真空断路器、组合互感器(倒立组合互感器或全浇注组合互感器)及计量控制箱等组成组合型。或由电压电流互感器、高压真空开关(永磁结构)、计量控制箱等组成一体式(永磁开关型)。用于6~10kV线路机场、铁路、厂矿小区等场合的专用的高压计量设备。计量控制箱内安装保护控制器和电能表、费控终端等实现计量监测及费控功能。用于产权分界处，控制高压开关，远程费控自动跳闸。通过营销系统进行电费测算，远程下达电费预警;通过用电信息采集系统费控指令，通过控制器实现对断路器或永磁开关的分合闸控制，继而实现用户的停复电。产品根据是否含有隔离开关分为带隔离型和无隔离型，且具备速断保护、定时限过流保护、接地保护等功能。

主要技术及使用条件

额定电压:6kV、10kV

额定频率:50HZ

接 法:二元件V/V、三元件Y/Yn

电压比:6/0.1kV、10/0.1kV

电压准确等级:0.2;电流准确等级:0.2S额定负荷:电压20VA(25VA、15VA);电流10VA(15VA)

工频耐压:42kV

功率因数:0.8  电流比5-2000A/5A(可制作双变比

环境温度:-25℃-40℃之间，日平均气温不超过35℃，气温20℃时，相对温度不超过85%，海拔5000米以下。

如为高海拔产品订货时请与我公司技术沟通。使用环境:户外，安装场所无严重污秽，无严重震动颠簸场所。
